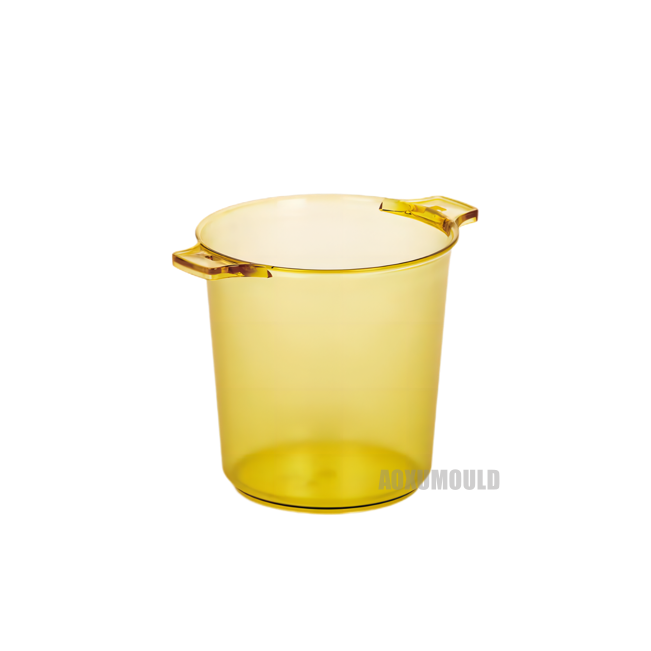

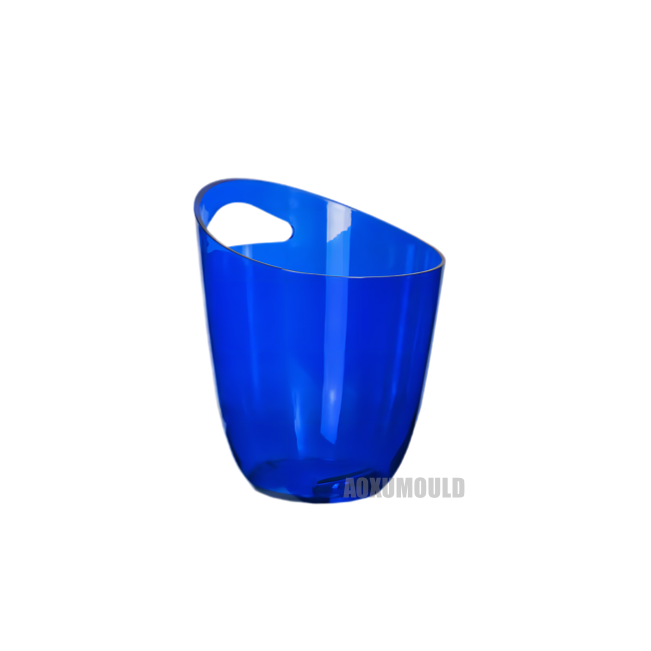

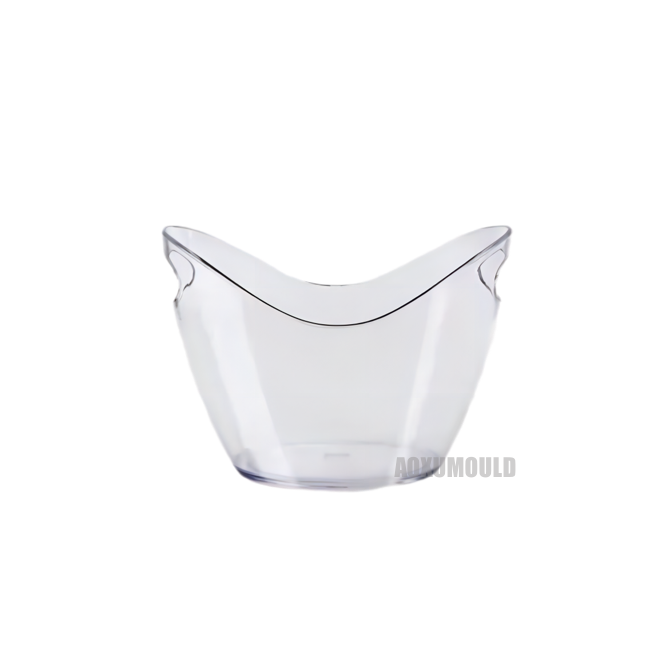

Plastikinis ledo kibiras



Pelėsio pavadinimas	Plastikinis ledo kibiras
Produkto medžiaga	PMMA, PC, p
Produkto dydis	130x180x210mm
Produkto svoris	450g
Pelėsio medžiaga ertmei ir. Šerdis	Assab 718 Skd61 H13
Pelėsio pagrindas	P20
Injekcijų sistema	Yudo adatos vožtuvas 8- taškas karštas bėgikas
Tinkamas įpurškimo mašina	450T
Pelėsio dydis	255x385x430 mm
Pelėsio eksploatavimo laikas	Daugiau nei 300, 000 PCS





Pirma,Viena iš įprastų plastikinių ledo kibirų medžiagų yra polietilenas (PE). Polietilenas yra termoplastinis, pasižymintis puikiu atsparumu nusidėvėjimui ir atsparumui korozijai, taip pat tam tikras tvirtumas ir stiprumas. Plastikinis ledo kibiras, pagamintas iš PE, turi lygų paviršių, lengvai valomas, yra geras patvarumas ir tinkamas naudoti kasdien.

Antra,Polipropilenas (PP) taip pat yra viena iš įprastų plastikinių ledo kibirų medžiagų. Polipropilenas yra didelis molekulinio svorio polimeras, turintis puikų aukštos temperatūros atsparumą ir cheminį atsparumą. Plastikiniai ledo kaušai, pagaminti iš PP, nėra lengvai deformuoti, atsparūs aukštai temperatūrai ir tinkami ilgalaikiam ledo kubelių ir šaldytuvo maisto laikymui.

Be to,Polivinilo chloridas (PVC) taip pat yra dažna plastikinė ledo kibiro medžiaga. PVC yra termoplastinis, turintis atsparumą oro sąlygoms ir atsparumui korozijai, taip pat geras mechaninis stiprumas ir apdorojimas. Plastikiniai ledo kaušai, pagaminti iš PVC, turi lygų paviršių, tvirtą ilgaamžiškumą ir santykinai prieinamą kainą.

Be to, polistirenas (PS) ir polikarbonatas (PC) taip pat tam tikru mastu naudojami plastikinių ledo kaušuose. PS yra skaidri medžiaga, turinti gerą atsparumą šalčiui ir tvirtumui, tinkama skaidriems ledo kibirams gaminti; PC turi puikų atsparumą smūgiams ir aukštos temperatūros šilumos atsparumą, kuris gali būti naudojamas siekiant patvaresnių plastikinių ledo kibirų.









Pirmas dalykas, kuris ateina į galvą, yra medžiagų skirtumas. Skirtingos įmonės gali naudoti skirtingas plieno ar kitų medžiagų savybes, o tai daro tiesioginę įtaką pelėsių sąnaudoms ir gyvenimo trukmei. Pvz., Kai kurios įmonės gali naudoti importuotą didelio kietumo plieną, o kitos gali naudoti vidaus gaminamą paprastą plieną, todėl kainos ir kokybė gali būti skirtingi.

Kitas yra gamybos procesas. Kai kurios įmonės gali turėti daugiau pažangios įrangos, tokios kaip didelio tikslumo CNC staklės arba elektros išleidimo apdirbimo įranga, kuri gali gaminti aukštesnį tikslumą, tačiau įrangos kaina taip pat yra didelė, todėl citatos yra didesnės. Bendrovės, turinčios silpnesnes technologijas, gali naudoti tradicinius metodus, kurių išlaidos yra mažesnės, tačiau joms gali trūkti tikslumo ir ilgaamžiškumo.

Kitas yra projektavimo ir inžinerijos galimybės. Pelėsių dizaino racionalumas daro didelę įtaką produkto kokybei. Patyrę inžinieriai gali optimizuoti dizainą, kad būtų galima sumažinti gamybos problemas, o dėl prasto dizaino gali atsirasti produkto trūkumų ir padidinti vėlesnių modifikacijų sąnaudas. Gerai suprojektuota įmonė gali imti didesnius mokesčius, tačiau kokybė yra stabilesnė.

Kokybės kontrolės sistema yra labai svarbi. Kai kurios įmonės turi griežtas testavimo procedūras, tokias kaip trijų matmenų matavimas, bandymų liejimas ir kt. Bendrovės, turinčios LAX kokybės kontrolę, gali praleisti šiuos veiksmus, todėl kainos gali būti mažesnės, tačiau didesnės rizikos.

Pristatymo laikas ir papildomas paslauga taip pat paveiks kainą. Jei klientui skubiai reikia pelėsio, įmonei gali tekti dirbti viršvalandžius, kad būtų galima pasivyti, o tai padidins išlaidas. Kalbant apie paslaugą po pardavimo, įmonės, teikiančios garantiją ar techninę paramą, gali apimti šias išlaidas cituojant, o mažos kainos įmonės gali neturėti šių paslaugų.





A:Produkto poreikio analizė

1.Produkto naudojimas: buitinis/komercinis ledo kibiras

2.Struktūrinės savybės:

Dvigubo sluoksniuotos izoliacijos struktūra (vidinė siena+išorinė siena, vidurinis oro sluoksnis).

Su tokiomis sudėtingomis savybėmis kaip rankenos, kanalizacijos lizdai ir dangtelio tvirtinimo elementai.

Paviršiaus tekstūra (anti -slydimo, matinis arba veidrodinis efektas).

3. Medžiagos reikalavimai: maisto laipsnis PP arba HDPE (susitraukimo greitis 0. 8%~ 1,5%).

4. Gamybos tikslas: Pelėsio gyvenimo trukmė, didesnė arba lygi 500000 kartų, dienos išėjimas didesnis arba lygus 2000 vienetų.

B:Pagrindinė pelėsių dizaino schema

1. Klasifikavimo paviršiaus ir konstrukcijos dizainas

Klasifikavimo paviršius: Priimkite pakopinį klasifikavimo paviršių, kad išvengtumėte vidinės ir išorinės sienos jungčių linijų.

Demoulding mechanizmas: didelis kampo nuožulnus stogas (tvarkykite rankenos vidinę sagtį).

Stumdomas šerdies ekstrahavimas (naudojamas kanalizacijos išleidimo angoms ir sagties padėčiai).

Išmetimo sistema: Straipsnis+įterptas išmetimo griovelis (gylis mažesnis arba lygus 0. 03 mm), kad būtų išvengta įstrigusių dujų deginimo.

2. Medžiagų pasirinkimas pelėsio branduoliams ir priedams

Komponentų medžiagos (prekės ženklo) terminas/paviršiaus apdorojimas

Pelėsio šerdis (ertmė) Assab 718 (Švedija) iš anksto sukietėjo iki HRC 38-42, veidrodis poliruotas (Ra mažesnis arba lygus 0. 1 μm).

Stumdomas blokas, nuožulnus viršutinis SKD61 (Hitachi, Japonija) Vokuuminis užgesintas HRC 48-52, TD danga

Išmetimo kaiščiai H13 (buitinė aukštos kokybės) nitridinis gydymas (paviršiaus kietumas didesnis arba lygus 1000HV)

3. Aušinimo sistemos optimizavimas

Forma seka vandens keliu: 3D atspausdinta vario lydinio forma po aušinimo vandens kelio ({8-12 mm nuo ertmės paviršiaus), sumažindama aušinimo laiką 30%.

Pertvaros temperatūros kontrolė: nepriklausoma vandens cirkuliacija ant vidinės ir išorinės sienos užtikrina vienodą aušinimą (temperatūros skirtumas mažesnis arba lygus 5 laipsnių arba lygus).

4. Piliavimo sistemos dizainas

„Hot Runner“ sistema: „Yudo“ (Taivano prekės ženklas) adatos vožtuvo vožtuvas naudojamas karštas bėgikas, naudojant 8- taško subalansuotą injekciją, kad būtų sumažinta suvirinimo linijos.

Srauto kanalo parametrai: pagrindinis srauto skersmuo 8 mm, ventiliatoriaus formos vartai (1,2 mm storis), optimizuotas laikymo laikas iki 8s.



C: Gamybos procesas ir įranga

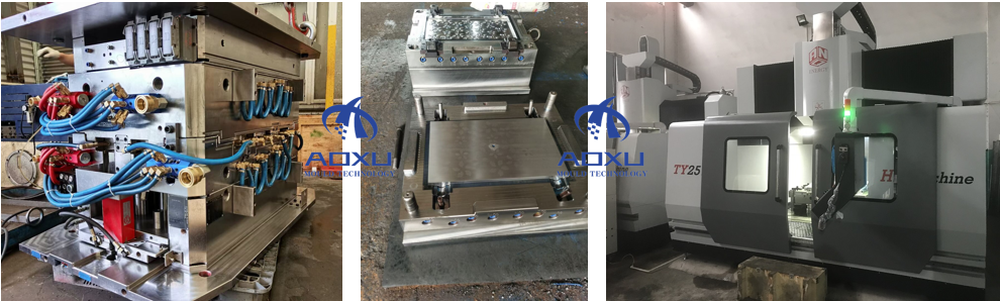

Pagrindinių apdorojimo įranga:

Penki ašis CNC (tikslumas ± 0. 005 mm): Makavimo sudėtingi paviršiai.

Lėtas vielos pjaustymas (tikslumas ± 0. 002mm): Tiksliųjų įdėklų apdorojimas.

Veidrodinė kibirkšties mašina (RA mažesnė arba lygi 0. 2 μm): susiję su tekstūruotos sritys.

Proceso valdymas:

Po kieto pelėsių branduolių apdorojimo vakuuminis grūdinimas, siekiant pašalinti stresą ir deformaciją.

Stumdomo bloko poravimosi paviršiaus šlifavimas (mažesnis arba lygus tarpas 0. 015 mm).

D: Kokybės kontrolės standartai

Trimačio ertmės matmenų matavimo prietaiso tolerancija yra ± 0.

Aušinimo vandens sandarumo slėgio bandymas (0. 5MPA), palaikykite slėgį 10 minučių be nuotėkio

Paviršiaus šiurkštumo matuoklis RA yra mažesnis arba lygus 0. 1 μm (veidrodinis plotas)

Bandymo pelėsių priėmimas T1 etapas (pirmasis mėginys) Produkto sienos storio vienodumas ± 0. 1 mm, be susitraukimo ar blykstės.
