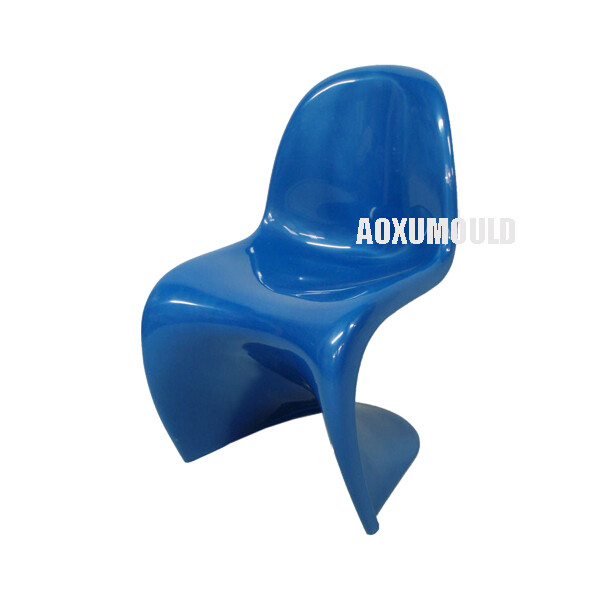

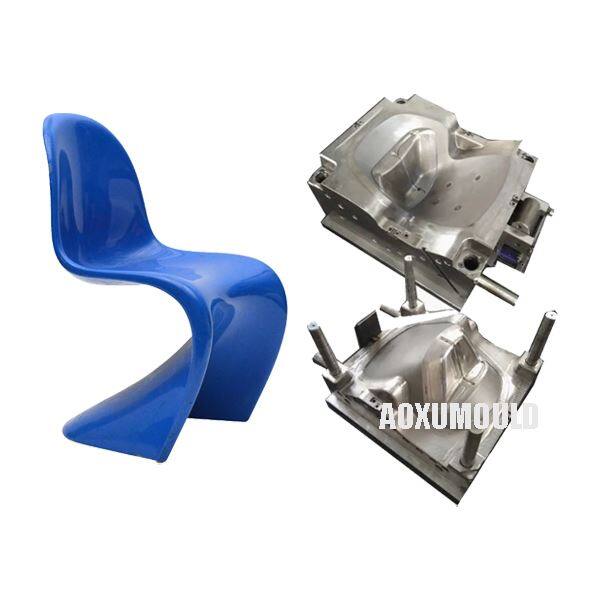

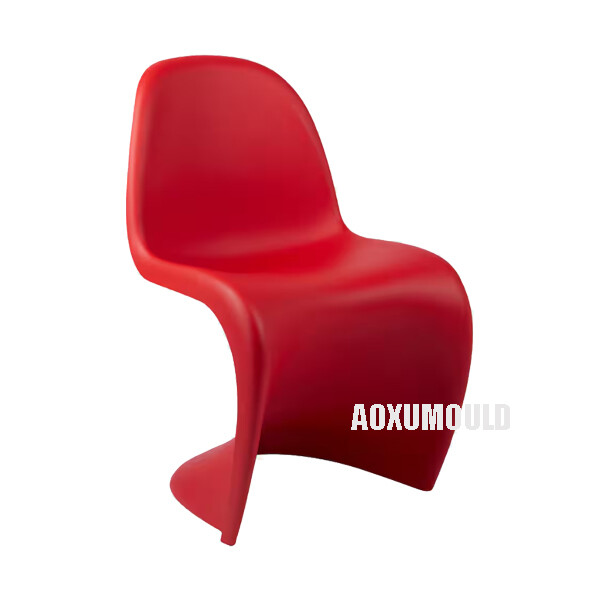

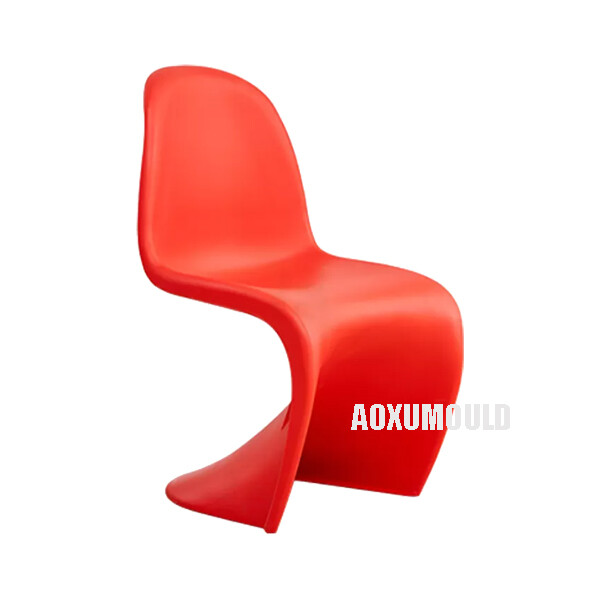

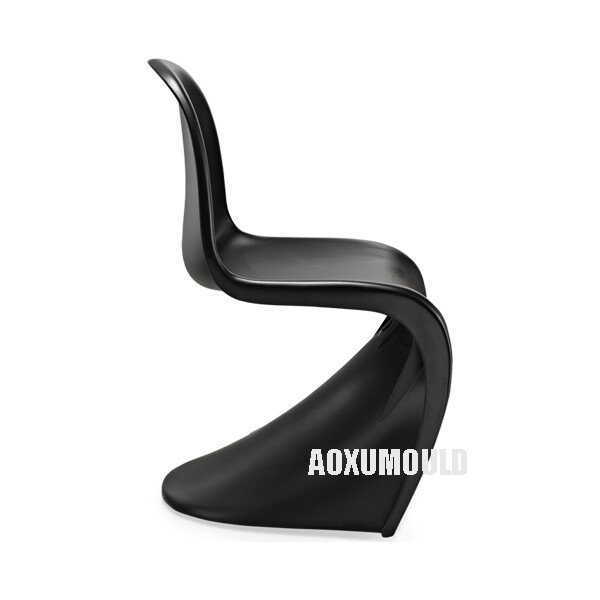

Pantono kėdės pelėsis



Pelėsio pavadinimas	Pantono kėdės pelėsis
Produkto medžiaga	HDPE/PP, plastikas
Produkto dydis	490x580x840mm
Produkto svoris	1,2 kg
Pelėsio medžiaga ertmei & . šerdies	P20, 718
Pelėsio pagrindas	C45
Nr. Ertmės	1 ertmė
Injekcijų sistema	Šaltas/karštas bėgikas
Tinkamas įpurškimo mašina	1200T
Pelėsio dydis	720x800x1100mm
Pelėsio eksploatavimo laikas	Daugiau nei 300, 000 PCS
Pristatymo laikas	55 dienos







„Panton“ kėdė yra ikoniška, S formos plastikinė kėdė, kurią suprojektavo Danijos dizaineris Verneris Pantonas 1960..

„Panton“ kėdė, pagaminta nuo 1967 m., Pantono kėdė tapo septintojo dešimtmečio popkultūros ir modernizmo dizaino simboliu, pasirodančia filmuose, reklamose ir meno instaliacijose .

Pagrindinės plastikinių Pantono kėdžių charakteristikos

1. aptaki, ekologiška forma

Suninga, S formos ergonominio komforto kreivė .

Jokių kojų ar atskirų dalių pagamintos iš vieno suformuoto plastiko gabalo .

2. Medžiagos evoliucija

Iš pradžių pagaminta iš stiklo pluošto sustiprinto poliesterio, vėliau naudojamos versijos:

Polipropilenas (lengvas, patvarus, perdirbamas) .

Poliuretanas (minkštesnė apdaila, naudojama ribotuose leidimuose) .

3. sukraunamas ir taupantis erdvę

Sukurtas tvarkingai lizdas, kai sukraunamas, todėl jis yra idealus šiuolaikiniams interjerams .

4. ryškios spalvos

Iš pradžių gaminami paryškinti, blizgūs atspalviai, tokie kaip raudona, balta, juoda ir pastelės .

Vėlesniuose leidimuose yra matinės ir permatomos apdailos .

5. patvarumas ir lankstumas

Plastikinė konstrukcija yra lengva, tačiau tvirta .

Atsparus dėvėjimas, nors ankstyvojo stiklo pluošto versijos buvo trapesnės .

6. ikoninis dizaino palikimas

Tokiuose muziejuose kaip „MOMA“ ir „Vitra Design“ muziejus .

Šio amžiaus viduryje šiuolaikiniai ir šiuolaikiniai interjerai .









1. Originali versija (1960 m.)-stiklo pluošto sustiprintas poliesteris (FRP)

Charakteristikos:

Standus, blizgus apdaila .

Sunkus, palyginti su vėlesnėmis versijomis .

Linkęs įtrūkimą laikui bėgant (mažiau patvari) .

Naudojo: Hermanas Milleris (ankstyvieji prototipai, ribota gamyba) .

2. 1970 S - 1990S - standžios poliuretano putos (PUR)

Charakteristikos:

Minkštesnis, šiek tiek lankstus jausmas .

Lengvas, bet mažiau patvarus nei šiuolaikinės versijos .

Paviršius gali susmulkinti arba skaidyti, naudojant UV ekspoziciją .

Naudoja: vitra (nutraukta dėl trapumo) .

3. moderni gamyba (nuo 1999 m.) - polipropilenas (pp)

Charakteristikos:

Lengvas, patvarus ir perdirbamas .

Pusiau blizgus arba matinė apdaila (galima rasti kelių spalvų) .

Atsparus smūgiui ir UV išblukimui .

Sukraunamas ir tinkamas naudoti vidaus/lauko naudojimui .

Naudoja: vitra (dabartinė standartinė versija) .







Pantono kėdės sudėtingas, išlenktas dizainas ir vieno dalies įpurškimo formavimo procesas reikalauja tikslaus inžinerijos, kad būtų išvengta defektų . pelėsio srauto modeliavimo (CAE įrankis plastikinėms įpurškimo formavimui) yra labai svarbus norint optimizuoti pelėsių projektavimo ir gamybos procesą . štai kodėl: kodėl:

1. Numatyti ir užkirsti kelią gamybos defektams

Pantono kėdės plonos, tekančios kreivės verčia ją:

Deformacija (nelygus aušinimas sukelia iškraipymą)

Kriauklės žymės (storos sekcijos skirtingai susitraukia)

Trumpi kadrai (plastikas visiškai neužpildo pelėsio)

Suvirinimo linijos (silpnos taškai, kur susitinka išlydytas plastikas)

„Moldflow“ padeda modeliuoti šias problemas prieš pjaustant pelėsį, taupant brangias peržiūras .

2. Optimizuokite medžiagos srautą ir slėgį

Ilgai nuolatinei kėdės formai reikalingas vienodas plastikinis srautas .

Moldflow analizė:

Įpurškimo slėgis (per didelis=įtempis, per žemas=nepilnas užpildymas)

Vartų vietos (geriausi plastiko įėjimo taškai)

Srauto priekinė temperatūra (apsaugo nuo priešlaikinio aušinimo)

Tai užtikrina nuoseklią masinės gamybos kokybę .

3. pagerinti aušinimo efektyvumą

„Panton“ kėdės storas pagrindas ir ploni kraštai atvėsę skirtingais greičiais .

„Moldflow“ imituoja aušinimo kanalus:

Sumažinkite ciklo laiką (greitesnė gamyba=mažesnės išlaidos)

Užkirsti

4. Išbandykite skirtingas medžiagas

Pantono kėdė buvo pagaminta:

Polipropilenas (PP) - standartinė versija

Stiklinėje sustiprintas plastikas-ankstyvieji leidimai (trapesni)

Poliuretanas (PUR) - ribotos leidimai (minkštesnis jausmas)

„Moldflow“ prognozuoja, kaip elgiasi kiekviena medžiaga, padeda pasirinkti geriausią variantą .

5. sumažinti prototipų kūrimo išlaidas

Tradiciniai bandymų ir klaidų pelėsių pakeitimai yra brangūs ir daug laiko reikalaujantys .

„Moldflow“ praktiškai išbando dizainą, sumažindamas fizinius prototipus .

6. užtikrinti struktūrinį vientisumą

Konsolo dizainas (be kojų) turi palaikyti svorį, nesulaužant .

„Moldflow“ patikrina įtempių paskirstymą, kad išvengtų silpnų dėmių .





1. dizainas ir inžinerija

3D modeliavimas: kėdės S formos ergonominis dizainas paverčiamas CAD modeliu .

Moldflow analizė: imituoja plastiko srautą, aušinimą ir potencialius defektus (deformacija, kriauklės žymės) .

Pelėsio padalijimas: pelėsis yra padalytas į šerdį ir ertmę (už lenktos formai) .

2. pelėsio medžiagos pasirinkimas

Grūdintas plienas (didelės apimties gamybai): P20, 718H, S136, H13 ir kt., {.

Tikslus pritaikytas aukšto slėgio įpurškimo ciklai .

3. CNC MADAKINIMAS IR EDM

CNC frezavimas: nupjauna pelėsio šerdį ir ertmę iš plieno/aliuminio blokų .

Elektros iškrovos apdirbimas (EDM): patobulina sudėtingas kreives ir smulkmenas .

Poliravimas: užtikrina lygią blizgių plastikinių dalių paviršiaus apdailą .

4. aušinimo ir išstūmimo sistema

Aušinimo kanalai: integruota, kad būtų užtikrintas vienodas aušinimas ir užkirstas kelias deformacijai .

Išmetimo kaiščiai: Išsiųskite gatavą kėdę iš pelėsio, atvėsę .

5. įpurškimo formavimo procesas

Plastikinis granulių lydymas: polipropilenas (PP) arba kita medžiaga kaitinama .

Aukšto slėgio injekcija: Išlydytas plastikas yra priverstas į pelėsio ertmę .

Aušinimas ir kietėjimas: kėdė sukietėja pelėsio viduje .

Dinkimas: Pelėsis atsidaro, o išmetimo kaiščiai atleidžia kėdę .

6. kokybės testavimas ir reguliavimas

Pirmosios dalies patikrinimas: defektų (defektų, kriauklių žymių) patikrinimai .

Pelėsio reguliavimas: Jei reikia

7. masinė gamyba

Patvirtinus, pelėsis yra įdiegtas į injekcijos liejimo mašiną didelio masto gamybai .





Pelėsio plienas



Karšta bėgikų sistema



Standartinės dalys



>1. Kokios medžiagos naudojamos „Panton“ kėdės formoms?

Aukštos kokybės plienas (e . g ., p20, h13), kad būtų patvarumas masinės gamybos .

>2. Kokios medžiagos naudojamos gaminant Pantono kėdes?

„Panton“ kėdės paprastai gaminamos iš vieno injekcinio plastiko gabalo, tokių kaip polipropilenas . Tai leidžia sudaryti vientisą ir patvarią dizainą .

>3. Ar „Panton“ kėdės gali būti pritaikytos spalvų ir apdailos atžvilgiu?

Taip, „Panton“ kėdes galima pritaikyti įvairių spalvų ir apdailos elementais, kad atitiktų skirtingą dizaino estetiką ir nuostatas .

>4. Ar pateikiate „Moldflow“ analizę?

Taip, prieš pjaustant formą, mes imituojame užpildymą, aušinimą ir defagiją, kad būtų išvengta defektų .

>5. Ar siūlote priežiūros paslaugas?

Taip, įskaitant poliravimą, apsaugą nuo korozijos ir komponentų pakeitimas .

>6. Kaip užtikrinate kokybės kontrolę?

Bandomieji kadrai su tikrinimo ataskaitas (matmenys, paviršiaus apdaila) .

CMM (koordinačių matavimo mašina) tikslaus patikrinimo .

>7. Kaip galiu užsisakyti Pantono kėdes iš jūsų injekcijų formavimo gamyklos?

Kreipkitės į mūsų pardavimo komandą, kad gautumėte daugiau informacijos apie „Panton“ kėdžių užsakymą iš gamyklos ., mes galime suteikti jums kainų, potencialių klientų ir pritaikymo parinktis jūsų specifiniams poreikiams .
